業務用省エネＬＥＤ
(LEDランプ(ＬＥＤ信号表示器KS-701)、LED照明コントローラKS-703)
KS-701(LED信号-基板タイプ) ￥25,800.-
KS-703(LED照明コントローラ) \32,800.-
KS-703L(LED照明Ass'y) \12,800.-
KS-703C(LED照明Ass'y専用ケーブル) \1,580.-
（上記金額に別途、消費税、送料がかかります）
ＬＥＤ信号表示器(KS-701)
身近なものとして交通信号等がありますが、例えば、学校のグラウンドの表示器、工場のパトライト等の代わりに。
色は、赤、緑、黄の３種類のなかからご用意できます。
製作／カスタマイズも可能です。
ＬＥＤ信号表示器(KS-701)
点灯状態（緑）

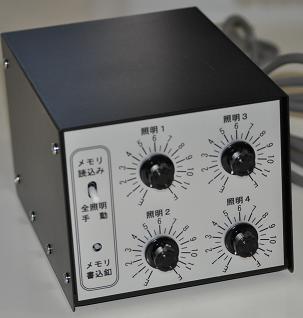

ＬＥＤ照明コントローラ(KS-703)
４つのLED照明をコントロール可調整時、ベストポジションと思われるポイントを記憶し比較可
ＬＥＤ照明コントローラ

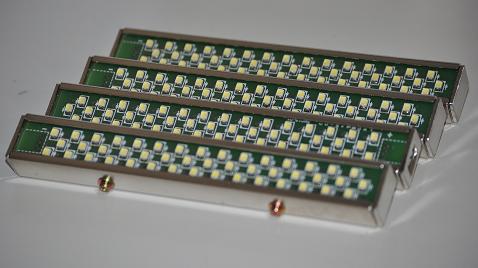

使用するＬＥＤ照明の例基本的に既存のLED照明等を繋いでコントロールしますが、
製作／カスタマイズも受託致します
ＬＥＤ照明コントローラ

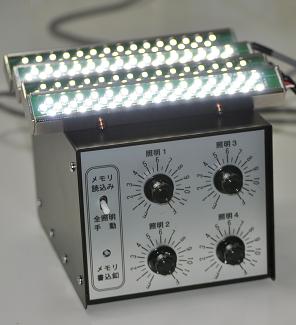

繋いだ状態のLED照明LED信号表示器
用途
・工場などの、警告表示器など
・信号表示として
・野球のＳＢＯ表示器など
・発光色 赤／緑／黄色（黄色系オレンジ） の３色から選択
外形寸法
基板 ２４０ｍｍ × ２４０ｍｍ
表示部 直径 ２００ｍｍ の円形
部品高さ １０ｍｍ 以下
厚み（基板厚含む） 約１３ｍｍ
ＬＥＤ
形状 ５φ弾頭型ＬＥＤ
個数 １５０個
１個のＬＥＤ輝度 約１５０００カンデラ
色 赤／緑／黄色（オレンジ系黄色）
電気仕様
電圧 ＤＣ２４ボルト
電流 ０．６アンペア
明るさのイメージ
公道の自動車用信号機と比べて、同等かそれ以上の明るさです。
２００メータ先からも、明るく認識できます。
ただし、指向性がある為に見る角度が大きいと明るさが変化します。
数メータ先から見ると、目がくらみます。
近距離から長時間直視しないで下さい、網膜を痛める可能性があります。
